PHCARSH254040 - PRENSA HIDRAULICA PARA COMPACTACAO COM AQUECIMENTO 25 T 40 X 40

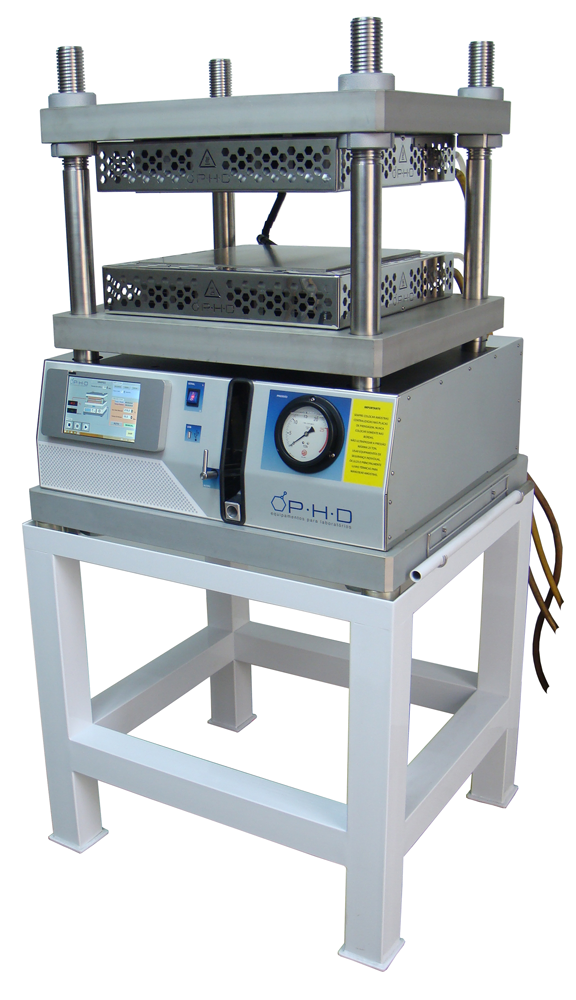

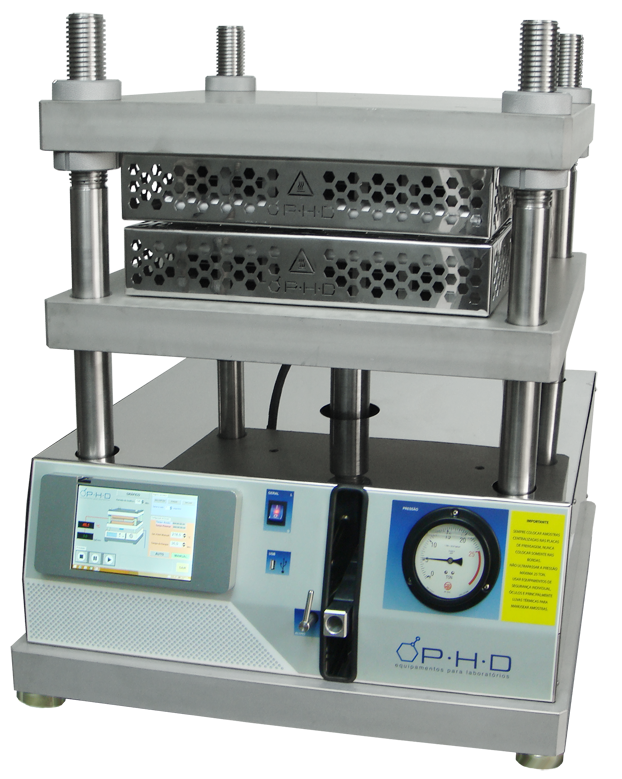

Prensa Hidráulica Para Compactação Com Aquecimento / Resfriamento, marca PHD Equipamentos, modelo PHCARSH254040

Equipamento desenvolvido para compactação de materiais diversos sob aquecimento e ou resfriamento controlado através de (CLP) controlador lógico programável, controle e aquisição de dados das temperaturas via software com display touch screen; Utilizado para conformar corpos de prova em compósitos termoplásticos e compósitos termorrígidos; Através de bombeamento manual no sentido vertical aplica-se força hidráulica no platô inferior deslocando-o contra o platô superior conformando e ou compactando corpos de provas.

ESTRUTURA:
- base e apoios superior e inferior em alumínio anodizado (liga especial) / aço inoxidável
- gabinete de acabamento e segurança em aço inox AISI 304 com janela frontal transparente
- apoio inferior com buchas deslizantes promovendo prensagem uniforme
- 4 colunas verticais para guiar os platôs
- porcas para limitação dos espaços em bronze
- hastes em aço inox e pistão para compressão em aço galvanizado
- placas de prensagem e aquecimento retificadas em inox AISI 304
- dimensões da base de prensagem 400 x 400 mm
- distância máxima entre as duas bases de prensagem de 150 mm.
- curso do pistão 150 mm.
- dimensões aproximadas (mm): L= 780 X P= 700 X A= 905 com base 1600

HIDRÁULICA:
- sistema hidráulico com acionamento manual
- capacidade de prensagem até 20 toneladas
- pressão máxima do sistema 15,62 kgf/cm²
- pressão máxima de trabalho 12,5 kgf/cm²
- manômetro de 25 toneladas com ponteiro de arraste classe A Ø= 102mm

AQUECIMENTO / RESFRIAMENTO:
- 7 resistências tubulares em aço inoxidáveis embutidas e distribuídas uniformemente em cada platô, total 14 resistências
- controlador lógico programável (CLP) para temperatura microprocessado PID, sensor tipo PT 100 com sensibilidade de ± 0,1 ºC leitura digital um para cada platô
- resfriamento através de água corrente com rampa de descida controlada por válvula tipo solenoide
- faixa de atuação para temperatura com ambiente acrescido de + 7 ºC a 350 ºC

AQUISIÇÃO DE DADOS / SOFTWARE:

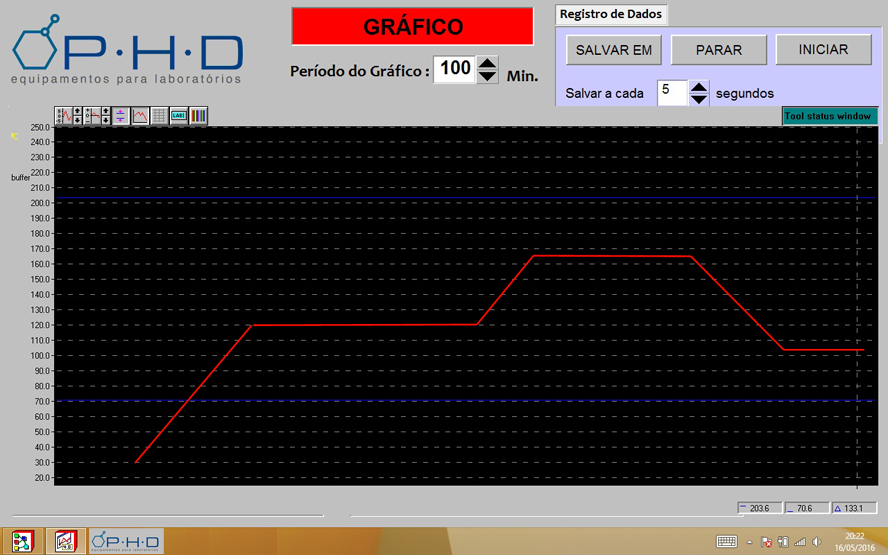

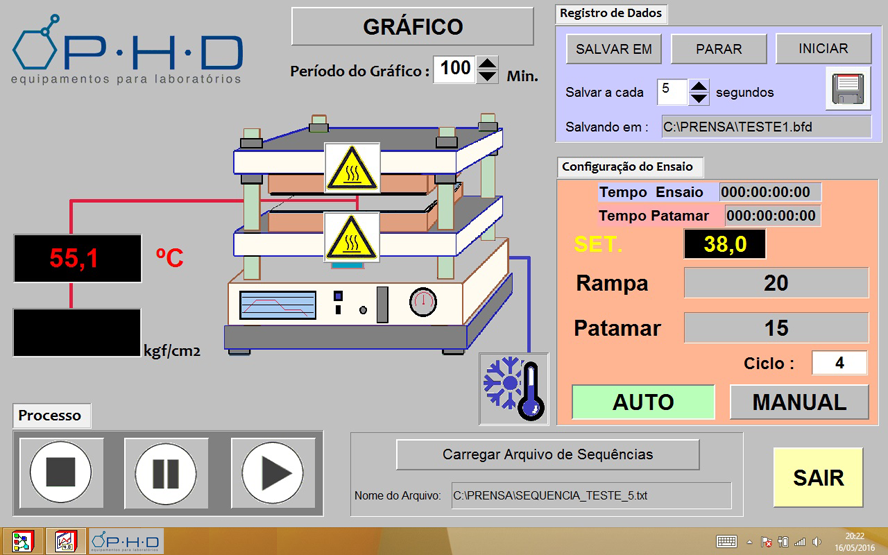

- (CLP) controlador lógico programável com display touch screen / aquisição de dados padrão tabela txt e gráfico para temperatura e pressão, possibilita o registro e monitoramento das variáveis em tempo real
- porta de comunicação USB
- acompanha teclado e mause Wi-Fi

ENERGIA:
- 8400 watts
- 220 volts
- cabo de energia trifilar (duas fases e um terra), dupla isolação com tomada e plug de três pinos, NM 243 NBR 14136
